圓管相貫線切割機馬鞍口快速下料方法

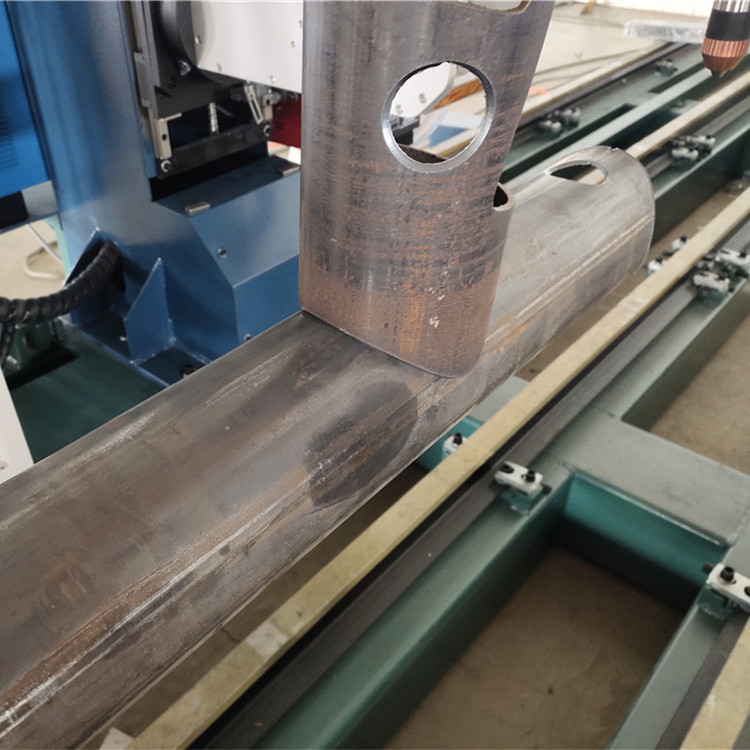

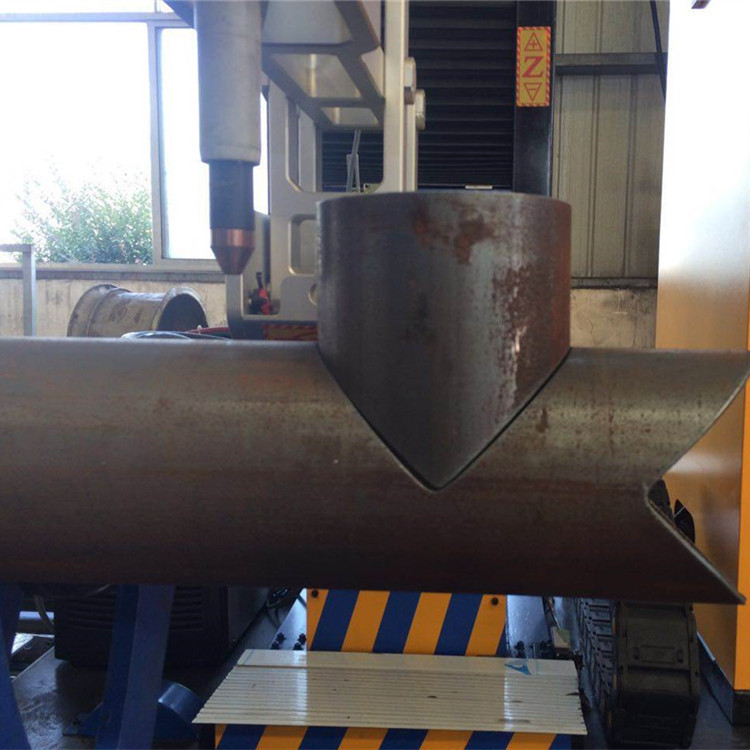

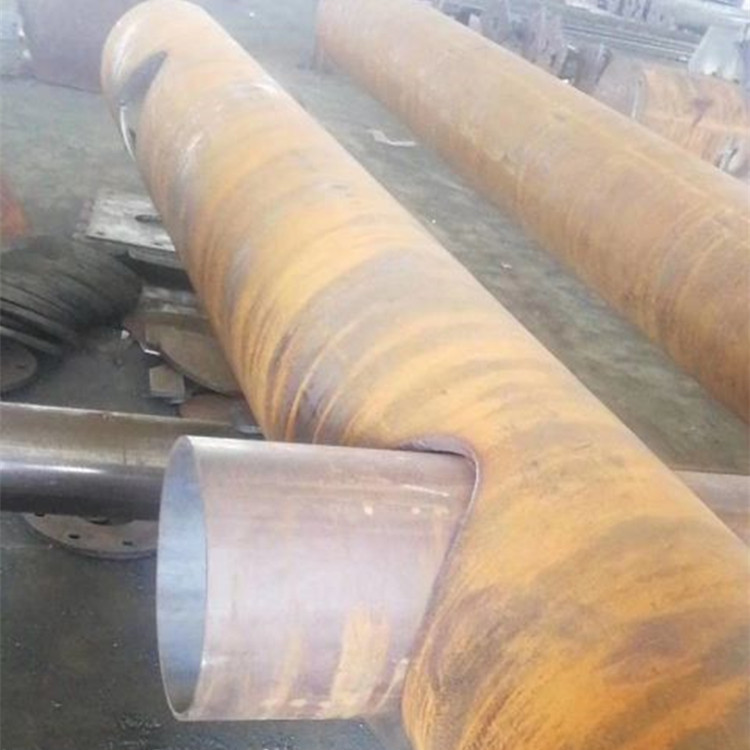

發布時間：2021-06-09 20:11:57馬鞍口是常見的一種管件工藝，人工的放樣加工的傳統工藝效率太慢。我公司研發的YC-XGX圓管相貫線切割機可以直接將一根原材料切割出多個馬鞍口管件，也可以切割不同的相貫口型。下面是我們圓管相貫線切割機的設備參數：
工作范圍 | 切割管徑 | Φ=60～630mm |
有效切割工件長度 | 12000mm | |
主要用于各種管道系統的相貫線和端部的熱切割。 適用工件材料：低碳鋼 (銅鎳管、不銹鋼管需用等離子切割) | ||
切割形式 | 切割方式 | 火焰/等離子 |
等離子切割管壁厚度 | 穿孔切割1～22mm 坡口切割5-14mm | |
火焰切割管壁厚度 | 垂直切割6～60mm 坡口切割6-40mm | |
等離子坡口角度 | 等離子切割±45° | |
火焰坡口角度 | 火焰開孔切割±55° 火焰端部切割±60° | |
機器精度 | 要求工件橢圓度 | ≤1% |
切割速度 | 10～2000mm/min | |
移動速度 | 10～6000 mm/min | |
切割長度精度 | ±1.5mm | |
切割精度執行標準 | 按ISO9013-2002、ISO8206-1991及JB/T10045.4-1999JB | |
卡盤性質 | 手動3爪聯動自定心 | |
手動卡盤加緊裝置 | 1套 | |
托架 | 數量 | 4組 |
重量 | 待割管最大重量 | 5000Kg |
顏色 | 設備顏色 | 企業色 |
五軸圓管相貫線切割機是一種對鋼管端部結合處作自動計算和切斷的設備。該設備不須操作工人編程（簡單的圖庫編程不需要專業的設計人員對接，簡單易懂），只需輸入相互配合的管子的半徑、相交角度等參數，機器就能自動切割出管子的相貫線、相貫孔、以及焊接坡口,且不再需要人工打磨。
